產品敘述

冷凍式乾燥機的目的，主要是用來除去在壓縮空氣中所具有的水分

冷凍式乾燥機是根據冷凍除濕原理，使壓縮空氣中氣態的水和油經過等壓冷卻，將壓縮空氣中的水分冷凍至露點以下，凝結成液態的水和油，並夾帶塵埃，通過排水器排出機外，從而獲得乾淨壓縮空氣的一種機器。理論上來說它的壓力露點溫度可接近於攝氏0度，實際情況，品質優良的冷凍乾燥機露點溫度一般在攝氏2~10度左右。

產品規格
機型 FR(II)
型號 005A 010A 020A 030A 050A 075A 100A 150A 005AP 010AP 020AP 030AP 050AP 075AP 100AP
最大處理風量 (M3/min) 0.6 1.2 2.4 4.4 7.0 11 14 23.5 0.6 1.2 2.4 4.4 7.0 11 14
入口空氣溫度 A型35°C/AP型55°C
環境溫度 32°C
壓力露點溫度 2C~10°C
使用壓力 0.69M Pa
環保冷媒 R134a R407C R410A R407C R134a R407C R410A R407C
消耗電力50/60(KW) 0.3/0.4 0.4/0.5 0.4/0.5 0.8/0.9 1.3/1.5 1.5/1.8 2.0/2.2 3.4/4.1 0.4/0.5 0.4/0.5 0.8/0.9 1.3/1.5 1.5/1.8 2.2/2.6 3.4/4.1
電源 單相220V 50/60HZ 3相220V 50/60HZ 單相220V 50/60HZ 3相220V 50/60HZ
空氣出入口
接頭尺寸		 1/2" 3/4" 1" 1" 1 1/2" 1 1/2" 2" 2 1/2"" 1/2" 3/4" 1" 1 1/2" 1 1/2" 2" 2 1/2"
外型尺寸(MM) 高度(H) 478 543 705 705 984 988 1220 1260 478 543 705 984 988 1220 1260
寬度(W) 377 722 797 797 944 944 670 792 377 722 797 944 944 670 792
深度(D) 490 423 423 440 490 490 973 1022 490 423 440 490 490 973 1022
淨重(KG) 22 34 34 42 70 88 105 180 34 35 42 70 88 105 180
  • 規格表中口徑"G"表示為英制管螺紋連接。
  • 入口最高操作溫度：A型50°C/AP型80°C
  • 工作環境溫度範圍：2~40°C
  • 最高操作壓力：0.98MPa

機型 FR(II)
型號 200A 250A 300A 350A 400A 500A 600A 150AP 200AP 250AP 300AP 400AP 500AP
最大處理風量 (M3/min) 28.5 34.2 42.7 52.0 59.5 70.8 79.3 21.4 28.5 34.2 42.7 59.5 70.8
入口空氣溫度 35°C 50°C
環境溫度 32°C
壓力露點溫度 2°C~10°C
使用壓力 0.7M Pa
環保冷媒 R407C
消耗電力50/60(KW) 0.3/0.4 0.4/0.5 0.4/0.5 0.8/0.9 1.3/1.5 1.5/1.8 2.0/2.2 3.4/4.1 0.4/0.5 0.4/0.5 0.8/0.9 1.3/1.5 1.5/1.8
電源 3相220V 380V/440V 50/60HZ 3相220V 380V 50/60HZ
空氣出入口
接頭尺寸		 DN100 DN100 DN125 DN125 DN125 DN150 DN150 DN80 DN100 DN100 DN125 DN125 DN150
外型尺寸(MM) 高度(H) 1290 1290 1580 1580 1580 1700 1700 1290 1290 1290 1760 1760 2100
寬度(W) 1070 1070 1350 1350 1350 1500 1500 1070 1070 1070 1350 1350 1500
深度(D) 1900 1900 2200 2200 2200 2200 2500 1900 2200 2200 2200 2200 2350
淨重(KG) 500 510 800 850 900 1000 1100 460 590 600 900 1000 1200
  • 規格表中口徑"G"表示為英制管螺紋連接，DN表示為JIS10K法蘭連接管的公稱通徑(mm)。
  • 外型尺寸不含出入口及排水閥部分。
  • 最高操作壓力：0.98MPa
  • 入口最高操作溫度：A型45°C、AP型80°C。環境溫度範圍：2~40°C

機型 FR(II)
型號 075W 100W 150W 200W 250W 300W 400W 500W 600W 750W 1000W 1200W 1500W 2000W 2500W 3000W
最大處理風量 (M3/min) 10.7 14.4 21.4 28.5 34.2 42.7 59.5 70.8 79.3 106.2 141.4 169.7 212 282.7 340 425
入口空氣溫度 35°C
環境溫度 30°C
壓力露點溫度 2°C~10°C
使用壓力 0.7MPa
環保冷媒 R407C
消耗電力50/60(KW) 2.1/2.5 2.8/3.4 2.8/3.4 4.1/4.9 5.3/6.4 6.1/7.3 7.8/9.4 8.9/10.7 10.3/12.4 13.5/16.2 16.3/19.6 20.2/24.3 27.6/33.1 27.6/33.1 34.8/41.8 43.2/51.8
電源 3相220V/380V/440V 50/60HZ
空氣出入口
管徑		 DN80 DN80 DN80 DN100 DN100 DN125 DN125 DN150 DN150 DN200 DN200 DN200 DN250 DN300 DN400 DN400
冷凝器水出入口管徑 G3/4" G3/4" G1" G1" G1 1/4" G1 1/2" G1 1/2" G1 1/2" G1 1/2" DN50 DN65 DN65 DN65 DN80 DN100 DN100
冷卻水量(m3/hr) 3 3 3.8 4.5 5.6 6.7 9 10.8 13.5 18 22.5 27 31.5 45 54 63
冷凝器(RT) 4 4 5 6 7.5 9 12 15 17 24 30 34 37 52 64 74
冷卻水塔(RT) 5 5 5 8 8 10 15 15 20 25 30 40 40 60 70 80
外型尺寸(MM) 高度(H) 1130 1130 1130 1290 1290 1580 1580 1700 1700 1870 1870 1900 2150 2210 2280 2380
寬度(W) 740 740 940 1070 1070 1200 1200 1250 1250 1400 1400 1500 1700 1800 1800 1850
深度(D) 1500 1500 1700 1900 1900 2000 2200 2200 2500 2500 3000 3200 3600 4200 4250 4800
淨重(KG) 260 300 350 500 550 800 900 1000 1100 1400 1600 1800 2400 3000 3500 4000

機型 FR
型號 075WP 100WP 150WP 200WP 250WP 300WP 400WP 500WP 600WP 750WP 1000WP
最大處理風量 (M3/min) 10.7 14.4 21.4 28.5 34.2 42.7 59.5 70.8 79.3 106.2 141.4
入口空氣溫度 50°C
環境溫度 30°C
壓力露點溫度 2°C~10°C
使用壓力 0.7MPa
環保冷媒 R407C
消耗電力50/60(KW) 2.1/2.5 2.8/3.4 2.8/3.4 4.1/4.9 5.3/6.4 6.1/7.3 7.8/9.4 8.9/10.7 10.3/12.4 13.5/16.2 16.3/19.6
電源 3相220V/380V/440V 50/60HZ
空氣出入口
管徑		 DN80 DN80 DN80 DN100 DN100 DN125 DN125 DN150 DN150 DN200 DN200
冷凝器水出入口管徑 G3/4" G3/4" G1" G1" G1 1/4" G1 1/2" G1 1/2" G1 1/2" G1 1/2" DN50 DN65
前置冷卻器出入口 G1" G1" G1" G1 1/2" G1 1/2" G1 1/2" G2" G2" G2" G2 1/2" G2 1/2"
冷卻水量(m3/hr) 6 6 7.6 9 11.3 13.5 18 21.5 27 36 45
冷凝器(RT) 4 4 5 6 7.5 9 12 15 17 24 30
冷卻水塔(RT) 8 8 10 15 15 20 25 30 40 50 60
外型尺寸(MM) 高度(H) 1130 1130 1130 1290 1290 1580 1580 1700 1700 1870 1870
寬度(W) 940 940 940 1070 1070 1200 1300 1350 1350 1600 1600
深度(D) 1500 1500 1700 1900 1900 2000 2200 2200 2500 2500 3000
淨重(KG) 340 380 450 600 650 900 1100 1200 1300 1700 1900
產品特點

小型氣冷式冷凍乾燥機
Air-cooled refrigeration dryer

熱交換器採不鏽鋼外殼設計可防止熱交換器內部生鏽。可防止自動排水器、各種過濾器因生鏽而阻塞。將一次熱交換器及二次熱交換器做成一體，可節省空氣乾燥肌的空間。

環保冷媒使用R134a或R407C環保冷媒，降低環境污染。低壓損設計可減少器孔阻塞及壓力損失 (0.2kg / cm2以下)，以節省能源。

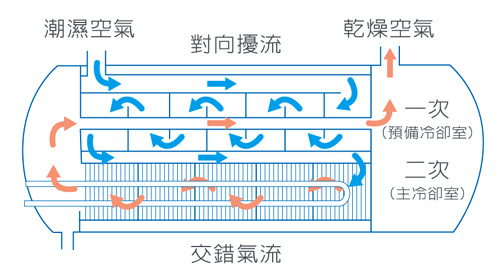

  • 高效率熱交換器對向擾流方式：

    利用擾流管的特殊對向擾流構造，提高其擾流效果。可以達到極高的熱交換效率，使回溫效果提高，得到低露點的乾燥空氣。

  • 交錯氣流方式：

    可提高預冷及回溫能力，獲得極高的除濕效果。銅管鍍鎳處理耐腐蝕、壽命長。

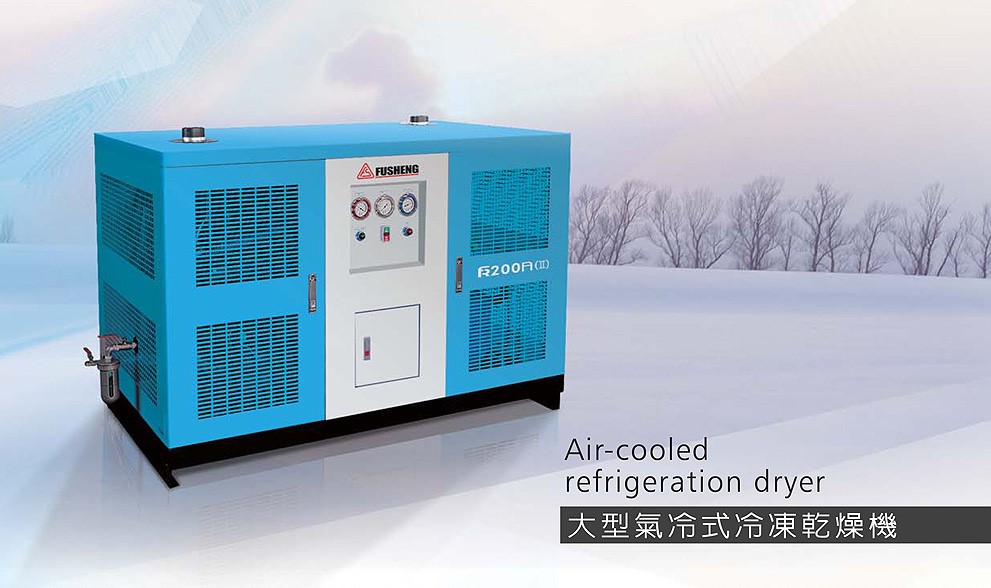

大型氣冷式冷凍乾燥機
Air-cooled refrigeration dryer

獨立的配電及精密的優良進口配件安全操控沒煩惱。300HP以上蒸發器加裝法蘭片連接便於日後保養，拆卸方便。

業界首創空氣出口處加裝二次冷凝器完善的利用出口冷源即使惡劣的環境也能正常運轉。 不鏽鋼製的充油式儀表避免長途運輸及不量路面所造成的震動誤差。壓縮機採鋁合金壓擠的外殼 +120°C溫度保護器散熱效果良好，可長時間運轉。全國唯一採用銅管加鰭片的空氣熱交換器降低空氣入口溫度及提升出口溫度，並避免管路結露現象。

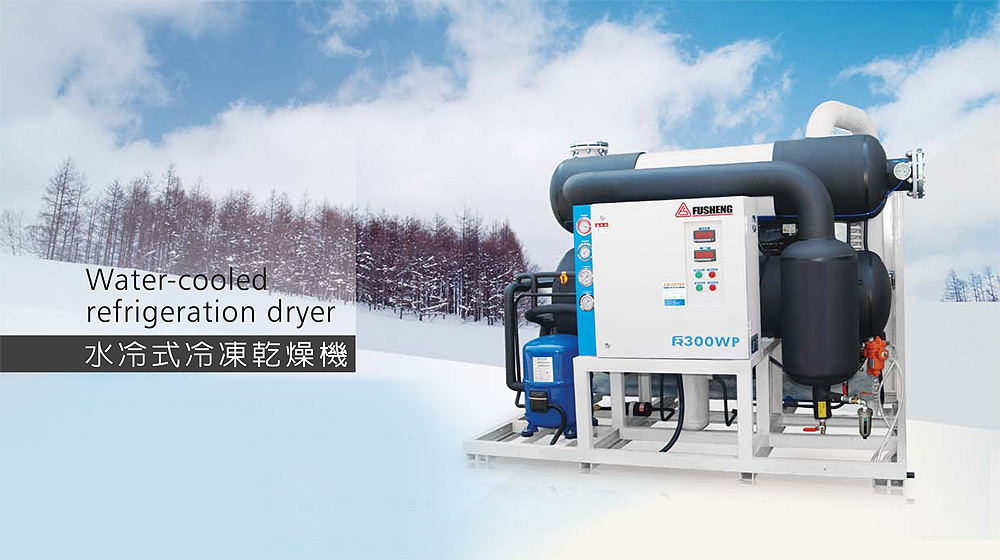

水冷式冷凍乾燥機
Water-cooled refrigeration deyer

旋風氣水分離器+水份阻隔網採用導流離心設計，提升冷凝水排放效率。不鏽鋼製的充油式儀表避免長途運輸及不良路面所造成的震動誤差。業界首創空氣出口處加裝二次冷凝器完善的利用出口冷源即使惡劣的環境也能正常運轉。

全國唯一採用銅管加鰭片的空氣熱交換器降低空氣入口溫度及提升出口溫度，並避免管路結露現象。 可選配的電腦控制面板智能型的控制方式，清晰明瞭的運行狀態顯示，以及簡便的參數調整，確保產品最佳運行狀態。 蒸發器加裝法蘭片連接便於日後保養拆卸方便。 冷凝器加裝旁路閥便於日後用洗滌水逆向清洗。
